从暗噪声到测量精度——传感器温度如何决定 SWIR 相机的成像表现

在机器视觉与工业检测领域，一张图像的质量往往决定检测的成败。人们习惯把注意力放在分辨率、像元尺寸和镜头素质上，却容易忽略一个更底层的影响因素——温度。

尤其在短波红外（SWIR）成像中，热噪声会直接侵蚀图像质量、测量精度与系统的长期稳定性。而热电制冷（TEC），正是应对这一挑战的关键技术。

一、什么是热电制冷（TEC）？

热电制冷（Thermoelectric Cooling，TEC）是一种基于帕尔贴效应的固态制冷技术，没有任何机械运动部件。通电后，TEC 模块主动将热量从图像传感器导出，使传感器维持在稳定的工作温度。

与传统的压缩机制冷或液冷方案不同，TEC 模块可以直接贴合安装在图像传感器上。传感器产生的热量经 TEC 传导至散热器，通常再由集成风扇排出机外。

更关键的是它的“双向”能力：只需反转电流方向，同一模块即可切换为加热模式。​ 这意味着无论环境温度如何波动，相机都能将传感器精确锁定在设定温度点上。这种闭环、可逆的温度调节能力，正是 TEC 相较其他制冷方式最突出的价值。

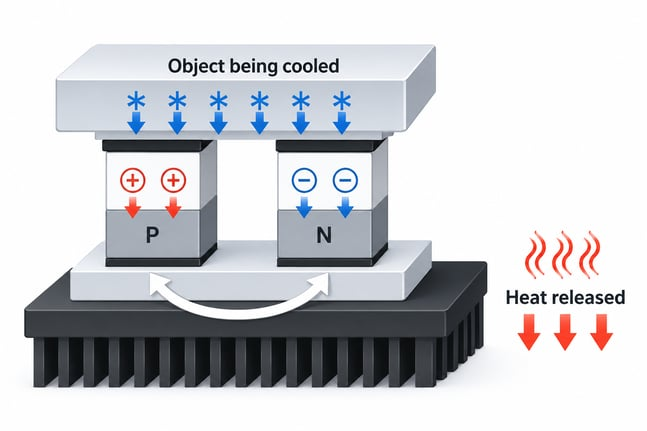

图1. 热电制冷（TEC）模块将热量从图像传感器导出的简化示意图。通过将传感器温度降低6-8°C，量子效率（QE）可提高约4%，同时暗电流可减少50%。

二、SWIR 成像为何格外“怕热”？

与可见光成像相比，短波红外成像面临一项与生俱来的物理约束。

SWIR 光子的能量低于可见光光子，传感器必须采用更窄带隙的材料才能将其转换为电信号。而带隙越窄，器件就越容易被热激发产生的电子“误触发”——这些并非由光子产生的多余电子，最终表现为暗噪声，直接拉低图像质量与测量精度。

这种影响还会随温度上升而加剧：温度越高，暗电流越大。

据 JAI 的测试数据，传感器温度每降低 6–8°C，暗噪声通常可减少约 50%。​ 这也解释了为什么在 SWIR 系统中，制冷不是可选项，而是决定成像质量的基础条件。

三、TEC 带来的五项核心优势

1. 显著降低图像噪声　温度升高会推高暗电流，进而产生更多图像噪声。TEC 通过降低传感器温度，有效提升信噪比（SNR），输出更清晰、更干净的图像。

2. 改善弱光成像性能　更低的暗电流，让传感器能够更有效地捕捉微弱信号。在对噪声格外敏感的低照度应用中，这一优势尤为关键。

3. 支撑可靠的高速成像　传感器灵敏度提升后，相机可以在更高的采集速度下仍保持图像质量。对于节拍紧凑的工业检测产线，这意味着“快”与“准”不再互斥。

4. 稳定、可复现的测量结果　TEC 不仅能制冷，更能维持预设的工作温度。稳定的温度意味着稳定的响应曲线，从而支持精确校准与可重复的测量——这是计量与科研应用的生命线。

5. 延长相机使用寿命　长期处于受控温度下，有助于延缓传感器老化，提升长期可靠性，延长设备服役周期。

四、JAI 的制冷架构：把“传感器的热”与“电路的热”分开

要真正释放 TEC 的性能，光有制冷模块还不够，散热路径的设计同样关键。

JAI WAA-1300-GE-TEC 采用了一套专门的制冷架构：图像传感器的热量经 TEC 传导至机身中央的散热器，再由内置风扇主动排出，使传感器稳定在较低温度。

与此同时，FPGA、DDR 等其他主要热源被物理隔离在相机背面，通过独立散热片与自然气流进行被动散热。

这种“热隔离”设计的价值在于：它切断了电子元件热量向传感器回流的路径，避免热量在机内循环，从而提升 TEC 的制冷效率，并进一步增强温度稳定性、图像质量与整机可靠性。

图 2. JAI WAA-1300-GE-TEC 的散热架构。图像传感器由集成的热电制冷（TEC）模块和风扇进行主动散热，而 FPGA 和 DDR 内存则通过专用的后部散热片进行独立散热。这种热分离有助于保持稳定的传感器温度和一致的成像性能。

五、实测验证：开与不开，差距有多大？

JAI 的内部测试给出了直观答案。

在设定阈值评估像素噪声时，关闭传感器制冷后，超过规定 DN 限值的像素数量增加了 80 多倍。​

对依赖图像做判定的检测系统而言，这一差距直接对应着漏检率与误判率——而这恰恰是工业与科研应用最不能妥协的部分。

结语

对短波红外成像来说，有效的传感器制冷从来不是锦上添花，而是成像性能的基石。

通过精确锁定传感器温度，TEC 能够降低暗噪声、提升信噪比、增强弱光表现，并支撑长期稳定、可复现的成像结果。再配合经过优化的散热架构，TEC 让 SWIR 相机得以在严苛的工业与科研场景中持续输出可靠的图像质量。

无论应用是缺陷检测、精密测量还是机器视觉，稳定的传感器温度，都是相机在关键时刻保持一致的底气。
